Anschluss des Sensors am Dragino
In dieser Anleitung wird erklärt, wie man einen SHTxx-Sensor an einem Dragino SN50v3 Node anschliesst.
Der Dragino SN50v3 Node wird vorkonfiguriert für verschiedene Sensortypen geliefert. Ein anderer SHTxx-Sensor wie SHT30, SHT31 etc. unterscheidet sich in der Art des Anschlusses nicht davon.

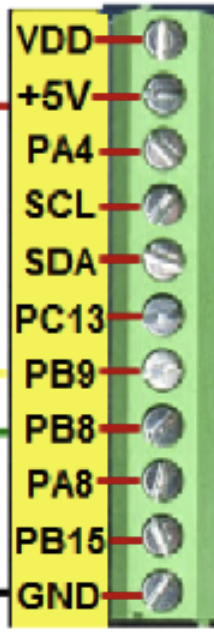

Der Sensor kommt mit einer I2C-Schnittstelle. Dafür sind in dieser Konfiguration die Anschlüsse 1,4,5 und 11 vorgesehen.

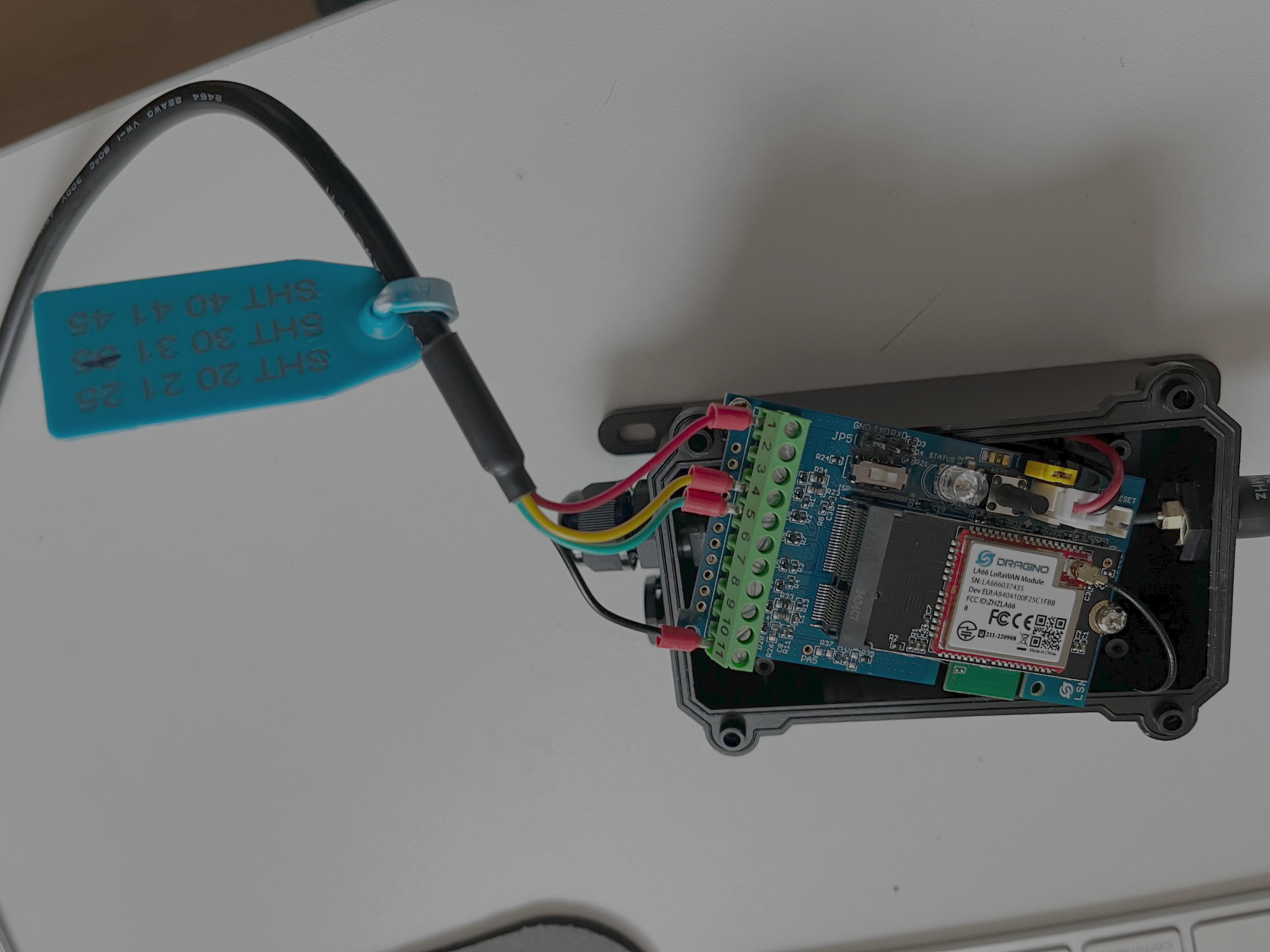

Die 4 verschiedenfarbigen Anschlusskabel werden wie hier beschrieben am Dragino Node angeschlossen:
Bitte trennen Sie vor der Montage der Anschlusskabel den gelben Jumper vom Motherboard, um einen Kurzschluss zu vermeiden. Nach dem Anschluss des Sensors und erneuten Einschalten des Node wird der Sensor sofort erkannt. Das können Sie im TTN unter "Live Data" in der Application nachschauen. Dort werden jetzt im Payload die Felder "TempC_SHT" und "Hum_SHT" mit Werten versorgt.
